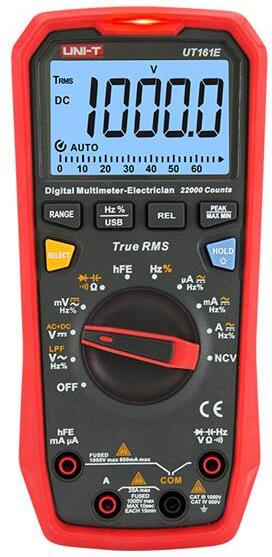

Multimetr UNI-T UT161E

Řada multimetrů UT161 je řada vysoce spolehlivých, bezpečných, odolných a přesných multimetrů, které mají certifikát CE a jsou vhodné pro evropský trh. Displeje těchto multimetrů jsou podsvícené LCD (tmavé údaje na světlém pozadí) s počtem míst ±6000 (pro UT161B a UT161D) a ±22000 pro UT161E. Displeje mají obnovovací frekvenci 2 - 3x za vteřinu, obsahují také analogový sloupec se 31 segmenty (UT161B a UT161D) nebo 41 segmenty (UT161E). Multimetry měří AC i DC napětí do 1000V a jsou vybaveny zvukovým a optickým varováním při dosažení maximálních hodnot napětí / proudu, příp. teploty. Umožňuje bezkontaktní detekci vodičů s AC napětím. V balení je obsažen USB kabel s optoelektrickým převodníkem pro přenos dat do PC. Napájení je čtyřmi kusy mikrotužkových baterií AAA (R03) a přístroj se automaticky vypíná po 15ti minutách nečinnosti (funkci lze dočasně vypnout). Jištění proudových vstupů je provedeno trubičkovými pojistkami a pojistky je možné testovat bez otevření přístroje.. Digitální multimetr True RMS 1000 V UT161E.. Parametry produktu :. - plně vyhovuje normě IEC/EN61010-1, a má dvojitou izolaci. - zařazen do kategorie CAT III 1000V - vnitřní el. instalace včetně třífázových rozvodů. - zařazen do kategorie CAT IV 600V - venkovní el. instalace ( jisticí prvky, začátek vnitřní instalace ). - LCD displej typu HTN s maximálním zobrazením ±22000. - obnovovací frekvence u většiny měření 3x za vteřinu. - nastavení rozsahů automatické nebo manuální. - automatická indikace polarity. - měřící rozsahy AC napětí (střídavého) : 220 mV / 1000 V. - měřící rozsahy AC proudu (střídavého) : 220 µA / 20 A. - měřící rozsahy DC napětí (stejnosměrného) : 220 mV / 1000 V. - měřící rozsahy DC proudu (stejnosměrného) : 220 µA / 20 A. - měřící rozsahy odporu rezistorů : 220 ? / 220 M?. - měřící rozsahy kapacity kondenzátorů : 22 nF / 220mF. - měřicí rozsah frekvence: 10 Hz / 220 MHz. - měření zesílení (ß) tranzistorů. - měření křemíkových přechodů diod. - měření spojitosti vedení. - bezkontaktní detekce napětí NCV. - vysoká přesnost. - TRMS, měření efektivních hodnot napětí st. napětí a proudů. - mód relativního měření. - režim MAX/MIN. - upozornění na překročení rozsahu: OL. - filtr VFC proti rušení. - USB kabel pro přenos naměřených hodnot do PC. - software je možné stáhnout ze stránek výrobce: https://meters.uni-trend.com/product/ut161-series/#Docs. - ochrana vstupů proti přetížení napětí větším než 1000V. - ochrana prudového vstupu µA a mA rychlou pojistkou FF600 mA H 1000 V, o6 x 32mm CE. - ochrana prudového vstupu rychlou pojistkou FF11A / 1000V o10 x 38mm CE. - vstupní impedance na rozsahu mV cca 1G?, na ostatních napěťových rozsazích 10M?,. - test diod a polovodičových přechodů napětím 0 až 3V, testovací proud 1,2mA. - napájení 4ks baterií AAA R03 1,5V. - indikace slabé baterie. - automatické vypnutí po 15ti minutách ( uspání při nečinnosti ). - volitelný doplněk Bluetooth adaptér pro přenos dat do PC. - je možné i měření v elmag. poli o intenzitě 1V/m s dodatečnou chybou 5%. Technické parametry :. (přesnost je definována při teplotě 23 °C ±5 °C a relativní vlhkosti menší nebo rovné 75% ). - Měření DC napětí ( vstupní impedance je pro rozsah mV cca 1 G?, pro ostatní rozsahy cca je 10M? ) :. (rozsah / rozlišení / přesnost). 220,00 mV / 0,01mV / ± (0,1 % + 5). 2,2000 V / 0,1 mV / ± (0,05 % + 5). 22,000 V / 1 mV / ± (0,05 % + 5). 220,00 V / 10 mV / ± (0,05 % + 5). 1000 V / 0,1 V / ± (0,1% + 5). - Měření AC napětí ( vstupní impedance cca 10M? ) :. ( rozsah / rozlišení / přesnost v rozsahu 40Hz až 1kHz / 1kHz až 10kHz / 40Hz až 100kHz (s filtrem LPF)). 220,00 mV / 0,01 mV / ± (1,0 % + 10) / ± (1,5 % + 30) / nespecifikováno. 2,2000 V / 0,1 mV / ± (0,8 % + 10) / ± (1,2 % + 50) / ± (1,2 % + 50). 22,000 V / 1 mV / ± (0,8 % + 10) / ± (1,2 % + 50) / ± (1,8 % + 50). 220,00 V / 10 mV / ± (0,8 % + 10) / ± (2,0 % + 50) / ± (2,0 % + 50). 1000 V / 0,1 V / ± (1,2 % + 10) / ± (3,0 % + 50) / ± (3,0 % + 50). - Měření AC + DC napětí ( vstupní impedance cca 10M? ) :. ( rozsah / rozlišení / přesnost v rozsahu 40 Hz až 500 Hz. 2,2000 V / 0,1 mV / ± (1,8 % + 70). 22,000 V / 1 mV / ± (1,8 % + 70). 220,00 V / 10 mV / ± (1,8 % + 70). 1000 V / 0,1 V / ± (4,0 % + 70). Zobrazuje reálnou efektivní hodnotu RMS. - Měření DC proudu :. ( rozsah / rozlišení / přesnost ). 220,00 µA / 0,01 µA / ± (0,5 % + 10). 2200,0 µA / 0,1 µA / ± (0,5 % + 10). 22,000 mA / 1 µA / ± (0,5 % + 10). 220,00 mA / 10 µA / ± (0,5 % + 10). 20,000 A / 1 mA / ± (1,2 % + 50). - Měření AC proudu :. ( rozsah / rozlišení / přesnost v rozsahu 40 Hz až 1kHz / přesnost v rozsahu 1kHz až 10kHz ). 220,00 µA / 0,01 µA / ± (0,8 % + 10) / ± (3 % + 50). 2200 µA / 0,1 µA / ± (0,8 % + 10) / ± (3 % + 50). 22 mA / 1 µA / ± (1,2 % + 10) / ± (3 % + 50). 220 mA / 10 µA / ± (1,2 % + 10) / ± (3 % + 50). 20 A / 1 mA / ± (1,2 % + 10) / ± (3 % + 50). - Měření odporu :. ( rozsah / rozlišení / přesnost ). 220,00 ? / 0,01 ? / ± (0,5 % + 10). 2,2000 k? / 0,1 ? / ± (0,5 % + 10). 22,000 k? / 1 ? / ± (0,5 % + 10). 220,00 k? / 10 ? / ± (0,5 % + 10). 2,2000 M? / 100 ? / ± (0,8 % + 10). 22,000 M? / 1 k? / ± (1,5 % + 10). 220,00 M? / 10 k? / ± (1,5 % + 50). - Měření kapacity kondenzátorů :. ( rozsah / rozlišení / přesnost ). 22,000 nF / 1 pF / ± (3.0 % + 5). 220,00 nF / 10 pF / ± (3.0 % + 5). 2,2000 µF / 100 pF / ± (3.0 % + 5). 22,000 µF / 1 nF / ± (3.0 % + 5). 220,00 µF / 10 nF / ± (40 % + 5). 2,2000 mF / 100 nF / ± (40 % + 5). 22,000 mF / 1 µF / ± (10 % + 5). 220,00 mF / 10 µF / ± (20 % + 5). - Měření diod a polovodičových přechodů :. naměřená hodnota je 0,12 až 2 V a svítí zelená kontrolka: dioda je v pořádku,. naměřená hodnota je menší než 0,12 V a svítí červená kontrolka: dioda může být poškozená. normální úbytek napětí na křemíkovém přechodu je 0,500 až 0,800mV. rozlišení napětí při tomto měření : 0,001V. - Měření spojitosti obvodu :. při odporu vedení ?70 ? je indikován přerušený obvod, bzučák nepípá a svítí červená kontrolka. při odporu vedení ?50 ? je indikován nepřerušený obvod, bzučák nepřerušitě pípá a svítí zelená kontrolka. ochrana proti přetížení: 1000V. rozlišení odporu při tomto měření: 0,1 ?. - Měření kmitočtu, pracovního cyklu :. ( rozsah / rozlišení / přesnost ). 10 Hz až 220 MHz / 0,01 Hz až 0,01 MHz / ± 0,01 % + 5. 0,1 % až 99,9 % / 0,1 % / ± (2,0 % + 5). Obecné specifikace :. - provozní teplota: 0 ° C - 40 ° C (32 ° F - 104 ° F). - relativní vlhkost: ?75% při 0 ° C - 30 ° C; ?50% při 30 ° C - 40 ° C. - skladovací teplota: -10 ° C - 50 ° C (14 ° F - 122 ° F). - provozní nadmořská výška: ?2000 m. - elektromagnetická kompatibilita: odpovídá normám EN61326-1: 2006 a EN61326-2-2: 2006. - rozměry: 186 mm × 89 mm × 49 mm. - hmotnost: 400 g. - přístroj plní standarty:. cETLus, CAT III 1000V, CAT IV 600V, dvojitá izolace, ochrana proti přetížení napětím větším než 1000V. EN 61326-1:2013; EN 61326-2-2:2013. EN 61010-1:2010; EN 61010-2-030:2010; EN 61010-2-033:2012. Vyhovuje normám UL STD.: 61010-1, 61010-2-030. Certifikováno dle CSA STD. C22.2 č. 61010-1, 61010-2-030, 61010-2-033. Obsah balení :. - multimetr UT161E s úložným obalem. - pozlacené měřicí kabely CAT III 1000V / CAT IV 600V. - zásuvkový adaptér pro měření tranzistorů. - USB kabel pro přenos dat do PC. - pojistka F1: 6 x 32 mm FF 600mA H 1000 V (o6 x 32mm) CE - v přístroji. - pojistka F2: 6 x 25 mm FF 11A H 1000 V (o10 x 38mm) CE - v přístroji. - 4ks baterií AAA, R03 1,5V. - český, slovenský, anglický manuál. Velkoobchodní balení :. - standardní množství v kartonu: 20ks. - rozměry standardního kartonu: 480 mm x 370 mm x 325 mm. - celková hmotnost kartonu: 17,8 kg. - Výrobce : UNI-TREND. - www.uni-t.cz
